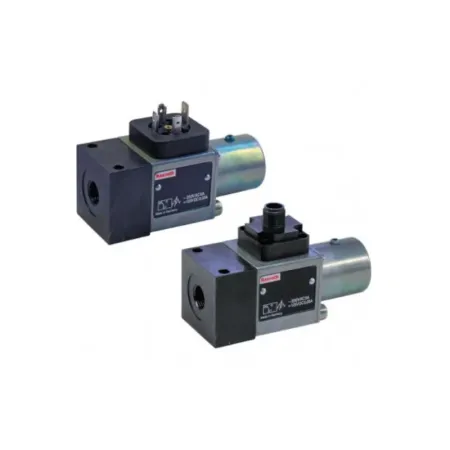

PRESOSTATO REXROTH HED 8
PRESOSTATO HIDROELÉCTRICO REXROTH
El presostato hidroeléctrico tipo HED 8 es un presostato a pistón. Consta básicamente de carcasa , conjunto insertable con pistón , resorte de compresión , elemento de ajuste y microinterruptor . Si la presión a supervisar se encuentra por debajo del valor ajustado, se acciona el microinterruptor . La presión a supervisar actúa a través de la tobera sobre el pistón . El pistón se apoya sobre el platillo de resorte trabajando contra la fuerza del resorte de compresión ajustable sin saltos. El platillo de resorte transmite el movimiento del pistón al microinterruptor liberándolo cuando se alcanza la presión ajustada. De este modo el circuito eléctrico se abre o se cierra según sea el conexionado. El tope mecánico del platillo de resorte protege al microinterruptor de la destrucción mecánica cuando caída de presión repentina y evita una salida del resorte fuera del bloque cuando sobrepresión.
